Making of 3D AK-47

Создание 3д модели АК-47



Основной вид.

3д модель содержит 12 материалов + 2 для рассеченной версии. Все текстуры имеют размер 2К.


В этом сообщение хочу показать обзор на некоторые этапы при создании 3д модели АК-47. Часть деталей, в основном штифты и пружины исключил, так как они примитивны и не требуют специального обзора.
Все детали разделены условно на несколько групп: ствол, коробка, приклад, магазин, рукоятка. Разделение выполнено по месту положения. Обзор представлен виде серии скриншотов из viewport для каждой детали: в текстуре + 2 изображения из разных проекций в полигональной сетке.


Детали ствола и прицел




Группа "Ствол" состоит из трех основных деталей: ствол, опора мушки, труба газ. отвода.

Все детали симметричные, по этому делал половину.
Ствол полностью из сплайна тело вращения. Резьба была добавлена потом, после изготовления ствольной коробки. Так же добавлены вырезы под штифты.
Опора(колодка) мушки самое сложное из этой группы. Она сделана с использованием дополнительных объектов.
Газ. отводная трубка.

Цевьё. Основная часть это цевьё, кольцо, накладка.

Детали симметричны, кроме кольца.
Цевьё
Кольцо. Общий вариант симметричный, но требует переделки под запор-эксцентрик.
Накладка.

Ствольная накладка и газовая труба с кольцами.

Детали симметричны.
Ствольная накладка
Кольцо
Газовая труба. Для формирования углублений использовал уже готовые части. Фрагмент кольца был отделен и развернут по нормали. Внутренняя часть кольца стала новой поверхностью трубы.
Кольцо-крепление.

Прицельная колодка.

Детали симметричны.
Прицельная колодка.
Прицельная планка.
Пружина.
Фиксатор газовой трубы. Две детали, ось и ручка.
Хомут и защелка прицельной планки.

Магазин.

Детали симметричны, кроме подавателя.
Корпус. Две части одинаковые, отличия только в стыковке "внахлёст".
Пластины для усиление прочности корпуса.
Подаватель.
Усиленные выступы для крепления в ствольной коробке.
Крышка магазина.
Планка пружины.
Ограничитель пружины.
Пружина.

Рукоятка.

Детали симметричны

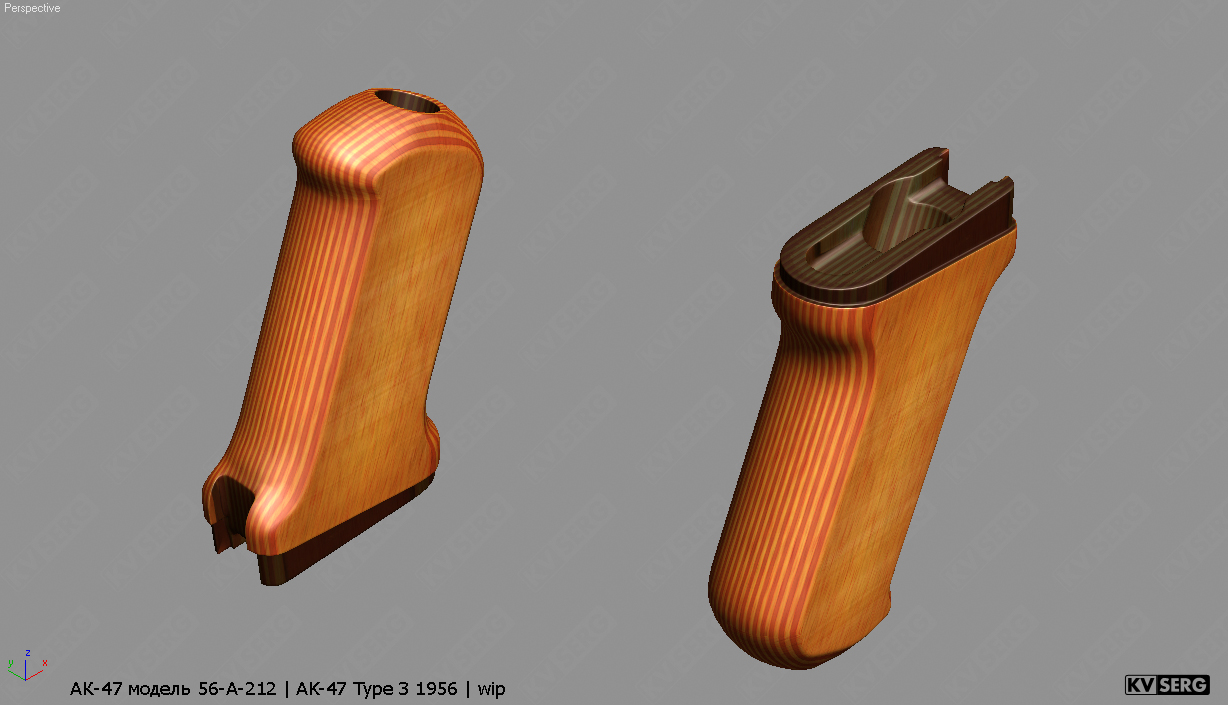

Рукоятка.
Накладка.
Винт.
Крепление рукоятки. Расположено на ствольной коробке.
Скоба ограничитель.
Фиксатор магазина.

Приклад.

Детали симметричны

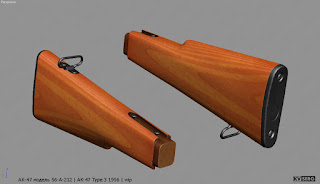

Приклад. Основа сделана из сплайна. Детализация выполнена после создания ствольной коробки, так как многие детали взаимосвязаны.
Накладка / Затыльник.
Крышка. Форма крышки определена полостью в прикладе, в котором расположен пенал.
Петля крышки.
Антабка.
Винт. Все винты приклада имеют одинаковую конструкцию, отличаются длинной и размером. Показан метод создания крупной резьбы. Это самый простой и дающий предсказуемый результат.

Затвор.

Детали несимметричны.
Затворная рама.
Шток / Поршень. Крепится на затворную раму. Резьба была сделана на основе заготовки самого поршня. Одна половинка деформируется по шаблону из спирали. Потом копируется и разворачивается, совмещается с исходной. Детали стыкуются и создаются выходы из резьбы.
Затвор.
Ударник. Расположен внутри затвора.
Выбрасыватель. Имеет форму близкую к цилиндрической. Служит для экстрагирование(вытягивать) гильзы из ствола. По этому имеет обратную форму фланца патрона.

Ствольная коробка.

Детали несимметричны.

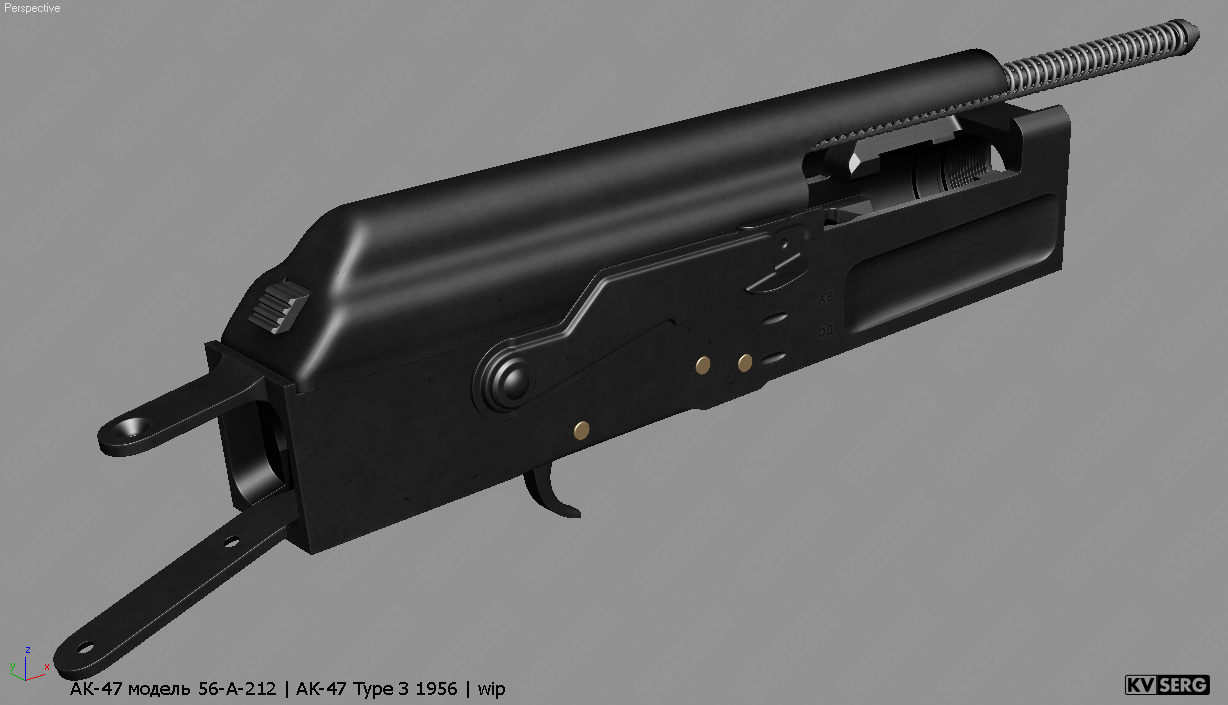

Ствольная коробка. Большинство деталей крепятся к ствольной коробке. Наиболее сложная деталь из всей 3д модели. Вначале была сделана половинка ствольной коробки, а так же внешняя часть. Потом все отверстия, после все симметричные элементы. Потом все элементы не симметричные, в основном это выступы для затвора. Резьба для ствола была сделана аналогично поршню затворной рамы, а потом перенесена на ствол в обратной форме. Предварительное разделение начальной заготовки на мелкую сетку очень хорошо повлияло на удобство изготовление сложной детали.
Крышка ствольной коробки.
Направляющая возвратной пружины.
Стержень возвратной пружины.
Муфта / Фиксатор возвратной пружины.
Планка крепления приклада.
Курок / Молоток.
Шептало автоспуска. Удерживает курок от спуска пока не будет установлена затворная рама и не закрыт затвор.
Спусковой крючок.
Предохранитель.
Ручка-указатель положения предохранителя.
Шептало. Определяет режим работы курка.
Ось спускового крючка, курка, шептало автоспуска. Деталь из полигона, тело вращения, доработки не требуется.

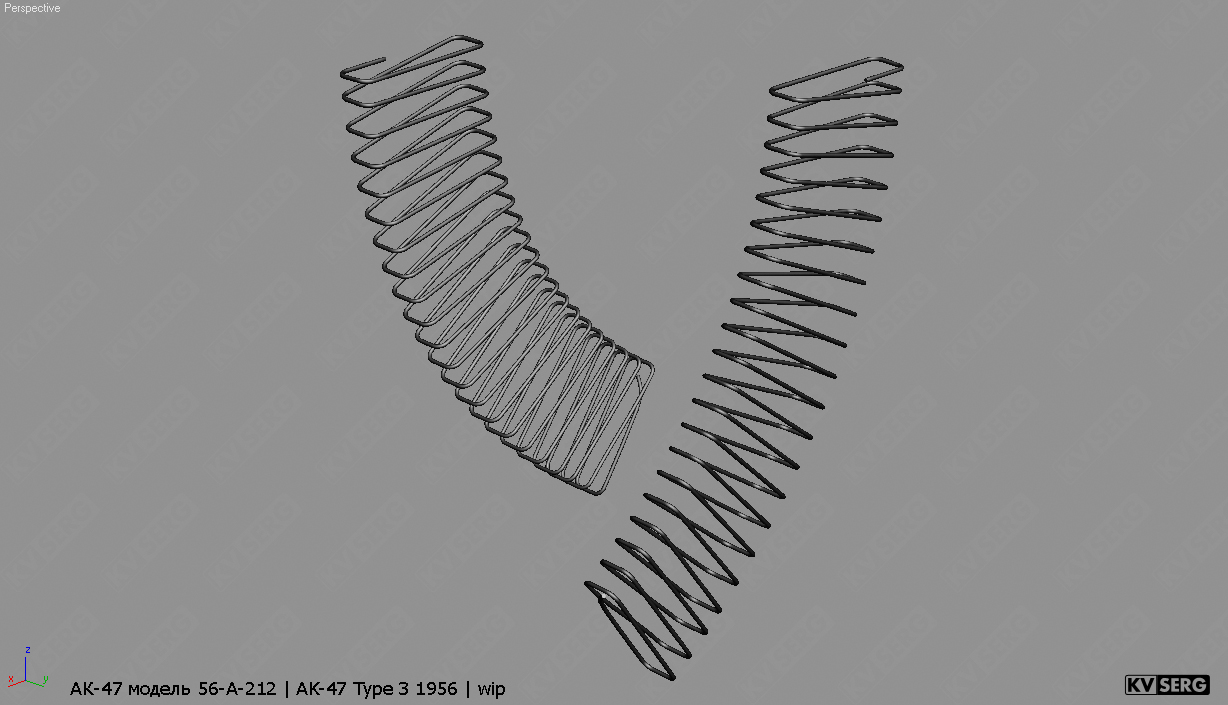

Пружина шептало автоспуска и боевая пружина (взвод курка). Все пружины сделаны из сплайна, с последующим переводом в полигоны. Сложная форма переплетенной пружины сделано через модификатор Loft с закручиванием "Twist". Из-за этого деталь содержит очень много полигонов ~80к.

Патрон.

Патрон. Деталь из сплайна, тело вращения, доработки требуется для создания отверстий от капсуля в основную камеру.
